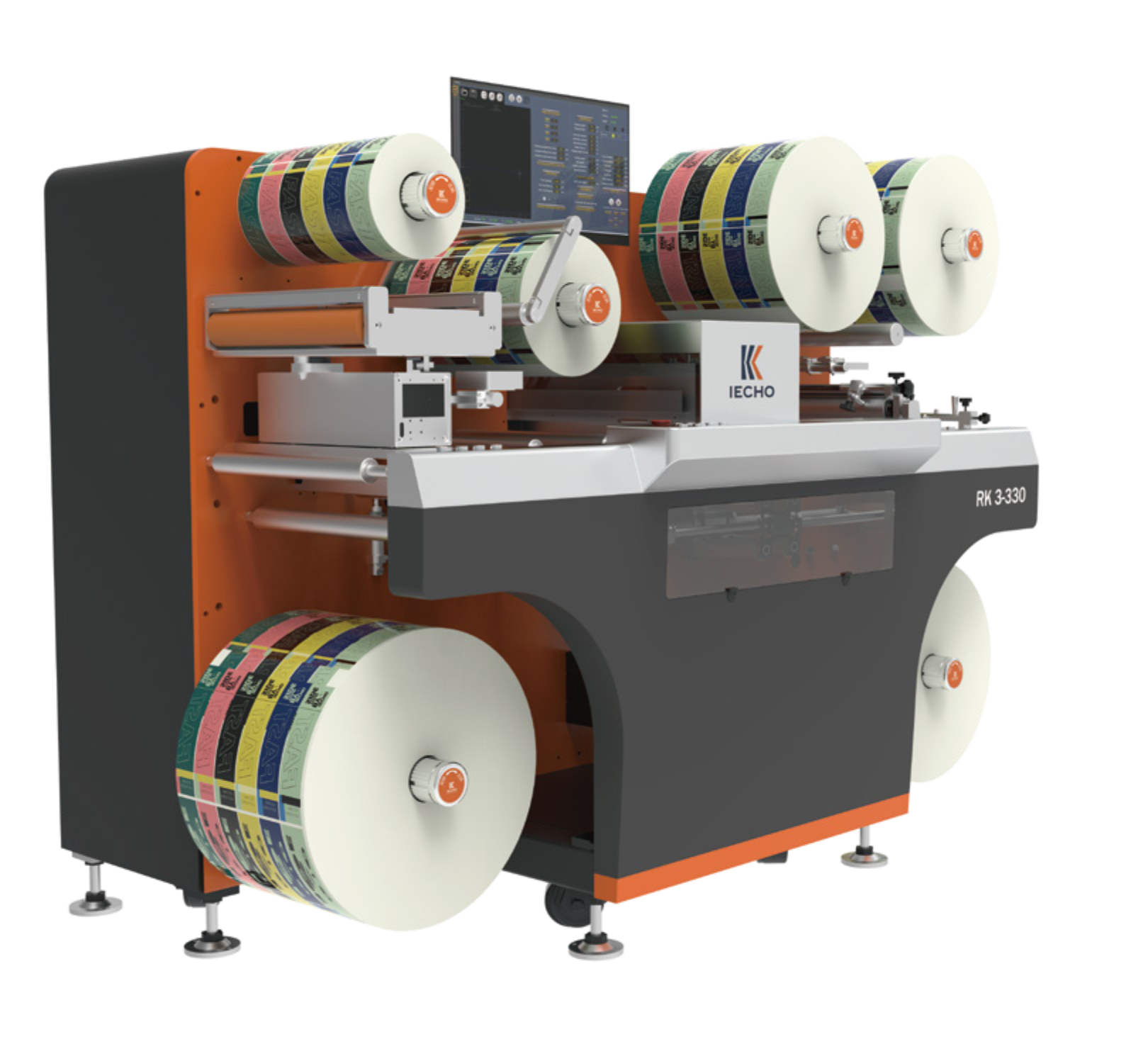

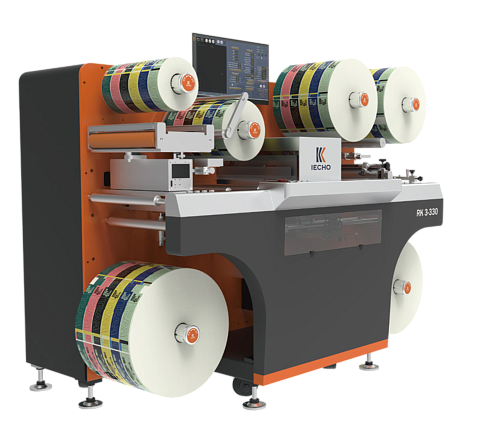

iECHO RK3 - 330 — це система цифрового висікання рулонного типу, розроблена для етикеткової промисловості, яка ідеально підходить для невеликих тиражів, великої кількості артикулів та безперервного виробничого циклу. Завдяки конструкції з безперервною подачею полотна, система об'єднує ламінування, цифрове висікання, різання, перемотування та видалення облоя в єдиний оптимізований робочий процес. Завдяки вдосконаленій системі направляючих полотна, позиціонуванню міток реєстрації та інтелектуальному керуванню багатофункціональною головкою, RK3 забезпечує високу точність і стабільну роботу, гарантуючи безперервне та високоефективне виробництво етикеток. Додатковий модуль для подачі аркушів дозволяє гнучко перемикатися між рулонним і аркушним виробництвом, підтримуючи застосування від безперервних тиражів до індивідуальної подачі аркушів, допомагаючи виробникам етикеток створювати сучасний робочий процес, що поєднує продуктивність, гнучкість і стабільність.
ШВИДКІСТЬ РІЗАННЯ
|
ФОРМА: КРУГ |
ФОРМА: КВАДРАТ |
ФОРМА: ПРЯМОКУТНИК |
ФОРМА: ОВАЛ |
МОЖЛИВОСТІ
- Інтелектуальний цифровий багатофункціональний різальний верстат, що адаптується до різних макетів етикеток;
- Підтримує ламінування, поздовжнє різання та видалення облоя в рамках одного інтегрованого процесу;
- Автоматичне калібрування інструменту та контроль натягу для стабільної та зручної роботи;
- Без штампів — файли висічки передаються безпосередньо з комп'ютера. Це прискорює процес і значно знижує витрати.
- Автоматична подача та вирівнювання матеріалу — стабільна робота без ручних коригувань.
- Інтелектуальне керування головками — система сама визначає, скільки ріжучих модулів задіяти (від одного до чотирьох (восьми)), оптимізуючи продуктивність.
- Висока швидкість різання — одна головка до 15 м/хв;
- Точність за рахунок розпізнавання міток та QR-кодів — ідеальна контурна висічка навіть при великих тиражах.
- Функція поздовжнього різання — мінімальна ширина доріжки всього 20 мм.
- Холодне ламінування в лінію — додатковий захист матеріалу без втрати часу.
- Автоматичне видалення обрізків — система з сервоприводом забезпечує рівномірне натягнення без деформації та розривів.
- Зручність керування — інтегрована панель для простого контролю всіх процесів.
- Безпека — не потрібна додаткова вентиляція.

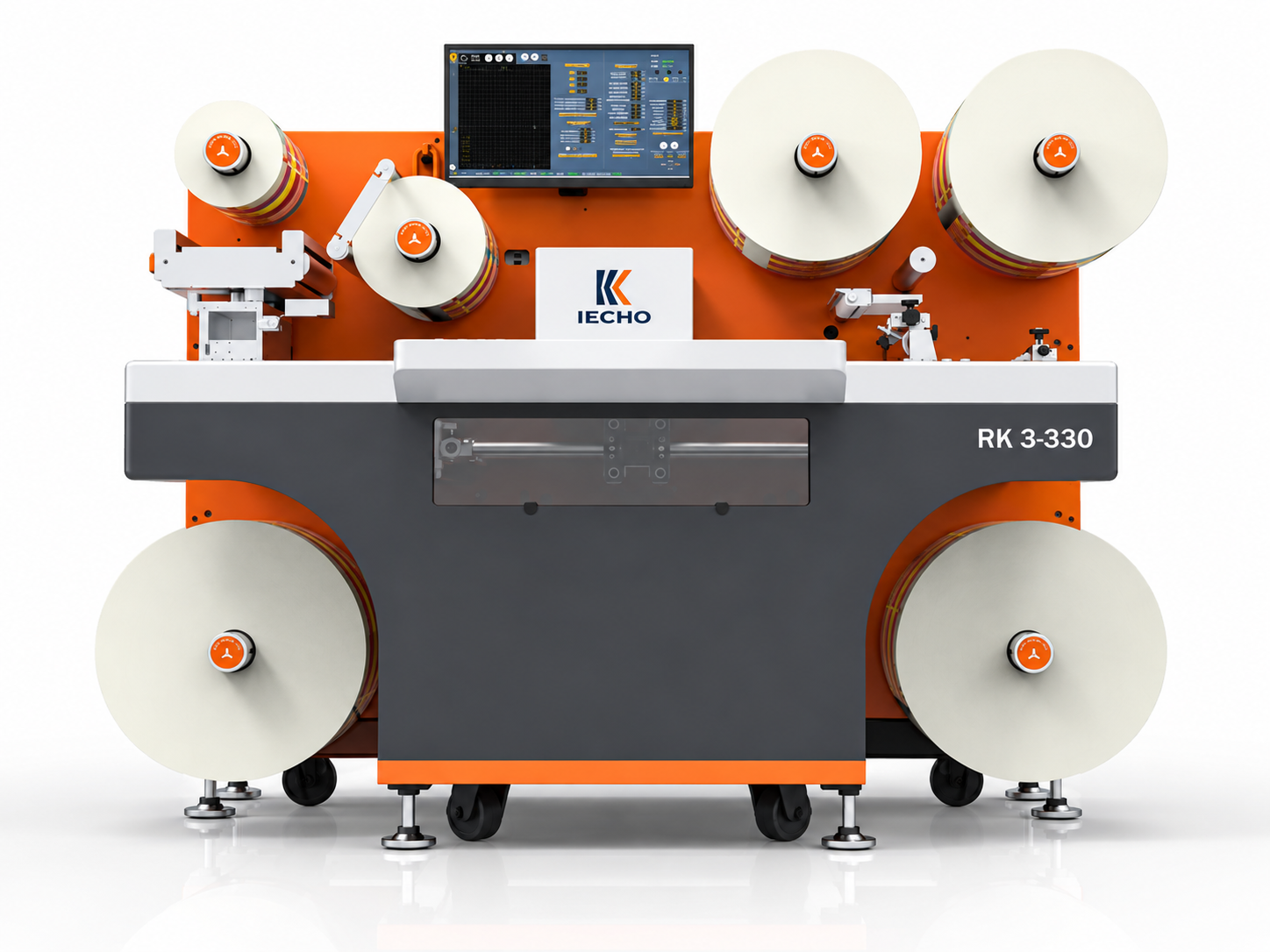

ОСНОВНІ ВУЗЛИ ВЕРСТАТА IECHO RK3-330
- Вал для ламінаційної плівки;
- Інтерфейс керування;
- Вал змотування облоя;
- Вал змотування 2 (опціонально);
- Модуль поздовжнього різання;
-
Вал змотування готової продукції 1 (стандартний);
-
Вал розмотування;
-
Система веб-контролю;
-
Вал перемотування рулону (опція)
ОПЦІОНАЛЬНИЙ МОДУЛЬ ПОРІЗКИ З РУЛОНУ НА ЛИСТИ
Підходить для поперечного різання різних рулонних матеріалів. Придатні матеріали: Самоклеючі матеріали, поліпропілен, алюмінієва плівка, ПЕТ, ПВХ, білий картон, мідна пластина та інші паперові й гнучкі матеріали.
СИСТЕМА РІЗАННЯ
У верстаті одночасно задіяні чотири (вісім) ріжучі головки, при цьому автоматично налаштовується відстань між ними та розподіляються робочі зони. Завдяки комбінованому режиму роботи можливе висікання етикеток різних форматів. Система контурного різання з оптичним датчиком гарантує високу точність і продуктивність обробки.
БЛОК АВТОМАТИЧНОГО ВИРІВНЮВАННЯ ПОЛОТНА
У системі корекції напрямку подачі полотна застосовується серводвигун із швидким відгуком та функцією регулювання крутного моменту. Оснащений кульково-гвинтовою парою та не потребує обслуговування, він гарантує точне позиціонування полотна при мінімальному рівні шуму.
СИСТЕМА ПОДАЧІ МАТЕРІАЛУ
Вал розмотування оснащений електромагнітним порошковим гальмом, що працює спільно з буферним пристроєм для усунення проблем протягування пухкого матеріалу, що виникають через інерцію розмотування. Магнітна порошкова муфта забезпечує регулювання, підтримуючи оптимальний натяг матеріалу в процесі роботи.
СИСТЕМА НАМОТУВАННЯ
Система складається з двох блоків керування валом намотування та одного блоку керування валом видалення облоя. Двигун намотувального вала працює в режимі заданого крутного моменту, забезпечуючи стабільний і постійний натяг матеріалу в процесі намотування.
СТАНДАРТНА КОМПЛЕКТАЦІЯ
- Пристрій автоматичного налаштування вилита ножа
- ПК
- Пристрій автоматичного перемотування
- Пристрій автоматичного видалення облоя
- Пристрій ламінування (Холодне ламінування без підкладки)
- Модуль поздовжнього різання (5 ножів)
- Пристрій поздовжнього різання з частковим розрізом
- Пристрій збору обрізків по краях
СФЕРИ ЗАСТОСУВАННЯ:
iECHO RK3-330 призначений для роботи з різними самоклеючими матеріалами та ідеально підходить для виробництва етикеток, рекламних наклейок та пакувальних рішень.
